保有船舶

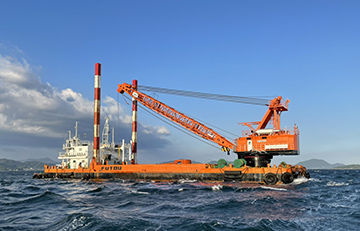

第22真快丸

第22真快丸

用  途 120t吊起重機台船(四国建機) 定員5名
船体寸法 L=50.00m W=17.00m D=1.20m
積載容積 1500t(700㎥)CARGO SPACE 23.0×15.0×1.2
主機・用途 オレンジバケツ 8本 3.8㎥
オレンジバケツ 6本 4.6㎥ 箱バケツ5㎥

  • 船体図面
  • 起重機性能

特徴

  • 第3ドラムを有するクレーンの装備により、バケット作業⇔フック作業への仕様変更が従来船の1/20程度の時間で可能です。
  • スパッド(L=25m)を使用することにより、現場海域の占有面積を最小限に押さえることが出来ます。
  • スパッド(L=25m)を利用して水深-16.0mまで作業が可能です。
  • 荷積場は広いスペースを確保しており、捨石・砂等の瀬取運搬及び浚渫の施工が可能です。
  • 荷受け時の喫水が非常に浅く、水深が確保できない現場でも効率の良い作業が出来ます。

主要諸元表

台船
船体部 船体寸法 L50.0m×B17.0m×D3.0m
CARGO SPACE L23.0m×B15.0m×H1.2m
平均喫水 空船1.2m 満船2.6m
積載能力 1500t
操船設備 操船ウインチ 8基
スパッド(油圧式)/ L25.0m×2基 / 有効水深 -16.0m
船体寸法 押航船 接続時 平均 7ノット

クレーン部 型式 SKK-503GDA-H型 120t吊
重量物作業時 ジブ長さ18m 最大定格総荷重120t
ジブ長さ30m 最大定格総荷重60.8t
ジブ長さ33m 最大定格総荷重59.1t
ジブ長さ39m 最大定格総荷重53.4t
ジブ長さ 9m+6m+6m+9m
直巻能力 20.0t
バケット オレンジバケツ 8本 3.8㎥
オレンジバケツ 6本 4.6㎥
箱バケツ 5㎥

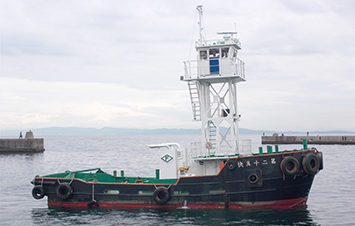

第20真快丸

第20真快丸

用  途 押船 乗船定員12人
船体寸法 L=14.00m W=5.40m D=2.60m
積載容積 19.00t 沿海区域
主機・用途 機関820PS×2 押航船接続時7ノット

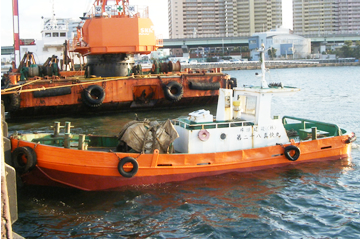

第28真快丸

第28真快丸

用  途 揚錨船 乗船定員11人
船体寸法 L=11.00m W=3.80m D=1.80m
積載容積 7.3t 沿海区域
主機・用途 機関320PS 6.0t巻ウインチ
